HTTP 웹 서버와 RN400 연결방법

DEKIST RN400 제품을 구입하여 주셔서 감사합니다.

라디오노드 RN400 모델은 광역 네트워크에 무선 WiFi 방식으로 접속하고, 웹에서 HTTP 프로토콜로 데이터를 주고 받습니다. 따라서, 고객이 개발한 웹 서버는 라디오노드 장치들로부터 측정한 데이터를 받을 수 있습니다.

1. 라디오노드 프로토콜 V2

2. 사용자가 개발한 어플리케이션 (HTTP GET/POST 메소드로 전달되는 파라미터를 받아서 해당 DB에 저장하는 기능)

사용자 웹 서버에 위의 두 가지 응용프로그램이 설치되어 있어야 측정 데이터를 받을 수 있습니다.

HTTP Radionode Protocol V2는 측정 데이터를 고객이 개발한 웹 서버에 온전하게 전송하는 기능을 지원합니다.

  • CHECK-IN : 장치가 ON 되거나 사용 중에 장치 정보(mac 주소 , IP주소 등)를 서버에 주기적으로 전달하는 기능을 담고 있으며, 아울러 서버와의 시간 동기화를 수행합니다.
  • DATA-IN: 시간 정보와 모든 채널의 센서값을 서버에 주기적으로 전송하는 기능을 담당합니다. 시간 정보는 UNIX TimeStamp를 사용합니다.

# Radionode Protocol V2 문서를 참고하시기 바랍니다.

# RN400과 RN17X는 동일한 프로토콜을 사용합니다.

1. RN400 AP모드 진입하기

RN400-T2CS 하판
  1. 전원공급 – C타입 배터리를 삽입합니다.
  2. WakeUp – RN400 전면부에 WAKE UP(W)버튼을 눌러 제품을 활성화 시킵니다.
  3. AP모드 선택 – SET UP(S)버튼을 2번 눌러 CONFIG MODE(AP) 메뉴로 이동합니다.
  4. AP모드 진입 – W 버튼을 1번 눌러 해당 모드에 진입하여 SOFT AP와 ACCESS 주소를 확인합니다.
RN400 AP모드 및 휴대폰 WIFI 연결 모습
  • RN400 제품은 WiFi 데이터로거로 AP 없이 광역 네트워크에 접속할 수 없습니다. 또한, 라우터의 SSID 명칭을 한글로 사용하면, 제품이 AP를 인식할 수 없어서 연결이 안되는 점을 주의하시기 바랍니다.
전원인가 및 AP모드 진입하기 동영상

2. Sever 설정하기

5. 설정창 활성화 – PC 혹은 휴대폰의 웹 브라우저의 주소창에 192.168.1.1을 입력하여 설정창을 활성화 합니다.

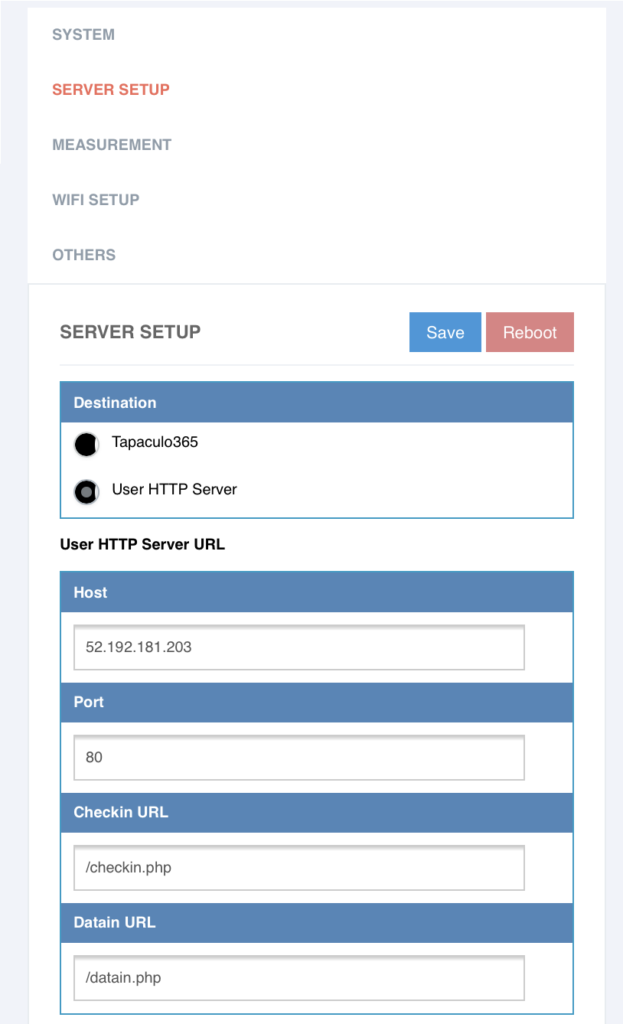

6. 입력 – 화면에서 SERVER SETUP을 확인하고 선택하면 왼쪽 그림과 같은 화면이 나타납니다.

Destination에서 User HTTP Server을 선택하고, 라디오노드 프로토콜 V2 사용을 위한 서버 URL 정보 4가지를 확인하고 올바르게 입력합니다.

7. SERVER SETUP의 오른쪽에 있는 Save 버튼을 눌러 저장합니다.

# 와이파이가 설정되어 있다면, Reboot 버튼을 눌러서 재부팅을 실행하시기 바랍니다. 재부팅이 정상적으로 된다면 설정이 완료된 것입니다.

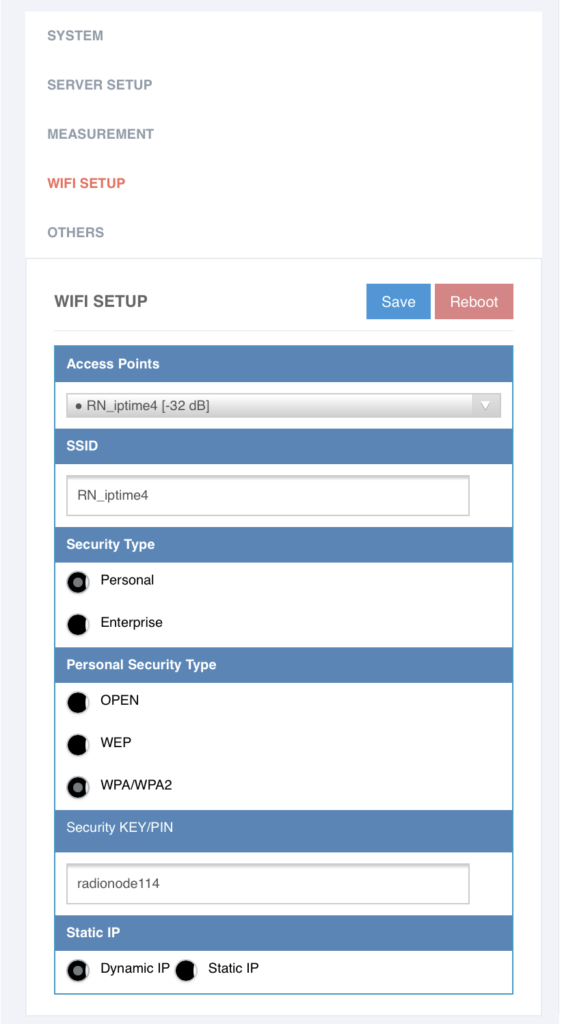

3. WIFI Setup

8. WIFI SETUP의 Access Points 항목에서 사용할 WIFI 공유기를 선택합니다.

9. Personal Security Type항목을 WiFi 공유기의 설정과 동일하게 선택하고 Security KEY/PIN 비밀번호를 입력합니다.

10. 설정한 내용을 확인하고 Save 버튼을 눌러 설정 값을 저장합니다.

11. Reboot 버튼을 누르면 앞에서 저장한 값으로 장치가 재부팅되면서 설정이 완료됩니다.

WIFI 설정 하기 동영상

4. HTTP SERVER 참고자료

C# 예제파일 다운로드

DEKIST TEST SERVER

Host : 52.192.181.203
Port : 80
Chec kin URL : /checkin.php
Datain URL : /datain.php

데이터 확인 :  http://52.192.181.203/history.php

주요 용어

  • 웹: World Wide Web 간단히 줄여서 WWW나 W3라고도 불립니다
  • HTTP: HyperText Transfer Protocol
  • GET: HTTP 1.1 버전에서 사용하는 메소드의 한 종류
  • POST: HTTP 2 버전에서 사용하는 메소스의 한 종류
  • SOFT AP: Software enabled Access Point
