RN323-FLT 사용 가이드

본 가이드는 RN323-FLT 제품을 안드로이드 스마트폰과 연결하여 기본 설정 및 데이터를 확인하는 방법을 안내합니다. 제품 사용 전 반드시 시간 동기화를 진행하여 정상적인 데이터 저장이 이루어 질 수 있도록 설정해주시기 바랍니다. 또한 데이터 저장 기능 사용을 위해 반드시 FAT32 방식으로 포맷된 Micro SD 카드를 장치에 삽입해야 합니다. Micro SD카드가 삽입되지 않은 경우 데이터 저장 기능이 정상적으로 동작하지 않습니다.

1. 앱 다운로드

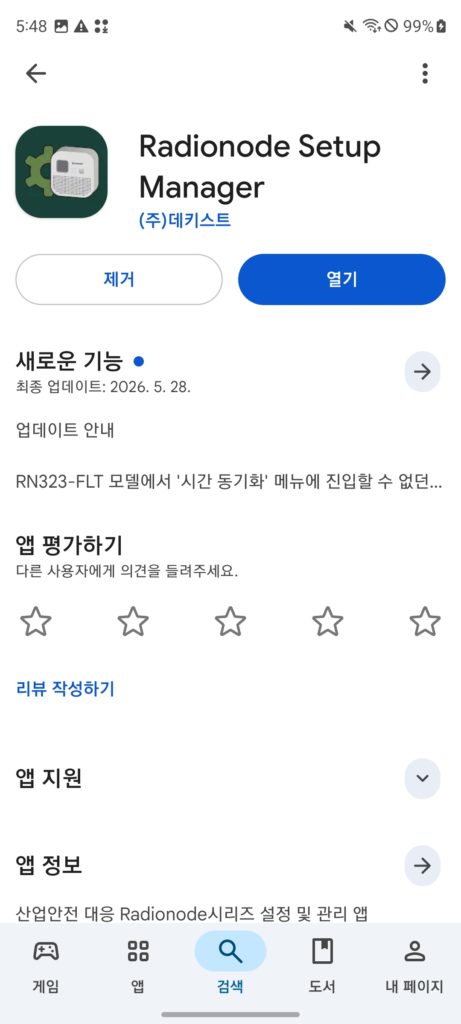

안드로이드 스마트폰에서 Google Play 스토어를 실행한 후 Radionode Setup Manager 앱을 검색하여 설치합니다.

- Radionode Setup Manager

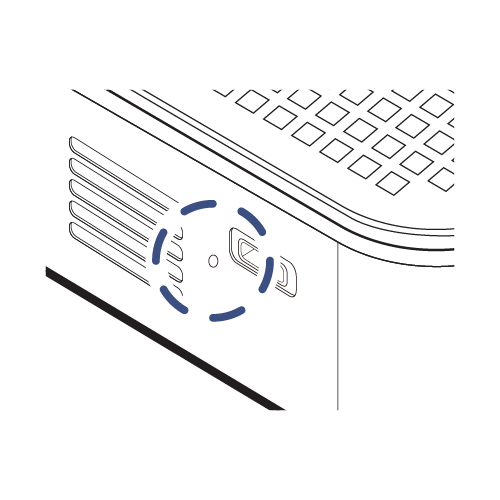

2. 장치 부팅

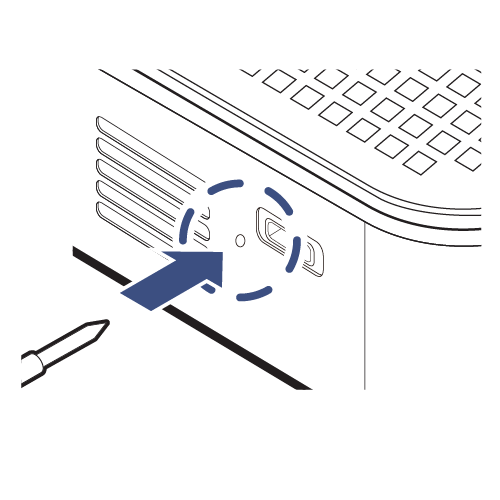

RN323-FLT 하단의 리셋 버튼을 눌러 장치를 부팅합니다.

•

•

3. USB CONNECT 모드 진입

1. 장치 하단의 리셋 버튼을 눌러 RN323-FLT를 부팅
2. 부팅이 완료되면 전면 버튼을 짧게 1회 클릭
3. 전면의 녹색 표시등이 점멸하면 전면 버튼을 길게 눌러 Main Menu로 진입
4. Main Menu 화면에서 전면 버튼을 짧게 1회 클릭하여 메뉴를 아래로 이동
5. USB CONNECT 메뉴가 표시되면 전면 버튼을 길게 눌러 선택

짧게 1회 클릭 : 아래 이동
짧게 2회 클릭 : 위 이동
길게 1회 클릭 : 선택

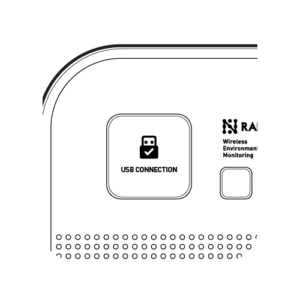

4. USB CONNECT MODE 확인

RN323-FLT 디스플레이에 아래 문구가 표시되는지 확인합니다.

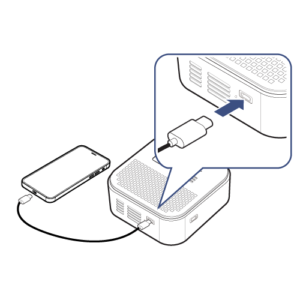

5. 스마트폰 연결

동봉된 USB케이블을 이용하여 안드로이드 스마트폰과 RN323-FLT를 연결합니다.

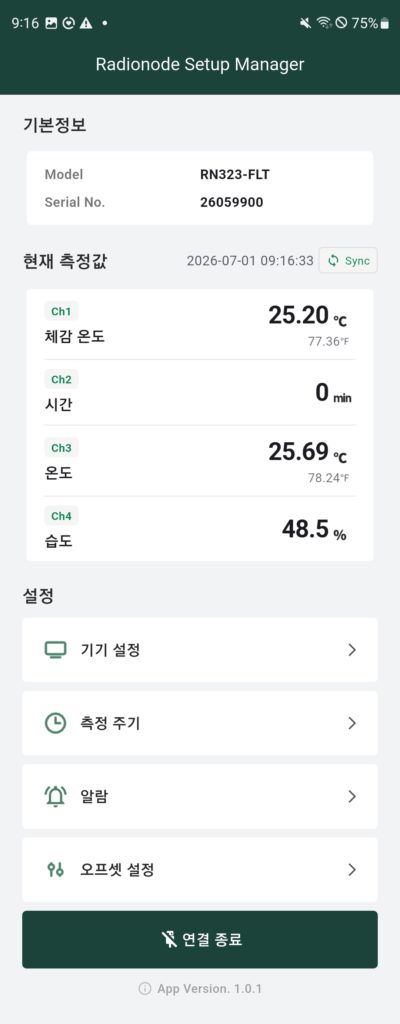

6. 기본 정보 및 측정값 확인

앱을 통해 아래 정보를 확인할 수 있습니다.

– 장치 기본 정보

장치 기본 정보 (현재 연결된 장치의 기본 정보를 확인합니다.)

현재 측정값 (장치에서 실시간으로 측정 중인 환경 정보를 확인합니다.)

설정 (제품 사용 환경에 맞게 장치 설정을 변경할 수 있습니다.)

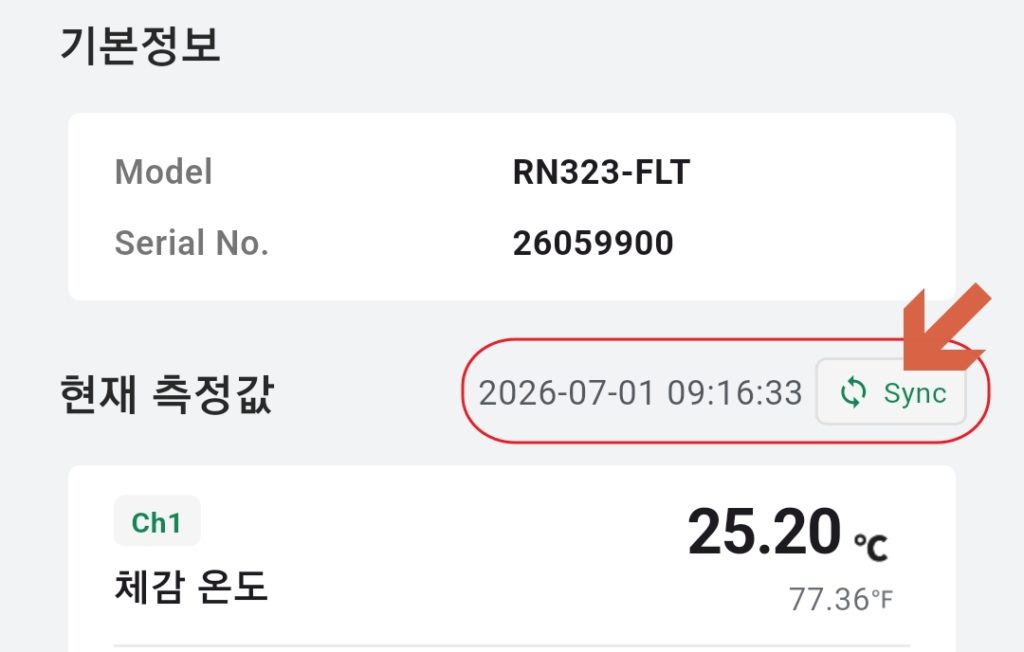

7. 시간 동기화 (필수)

시간 동기화를 통해 스마트폰의 현재 시간으로 장치 시간을 설정합니다.
제품 사용 전 반드시 수행해야 하는 과정입니다.
시간 동기화를 수행하지 않을 경우, 장치 시간은 아래 기준 시간으로 시작됩니다.
또한 배터리 방전 후 재부팅 시에도 장치 시간은 동일한 기준 시간으로 초기화됩니다.

※2000년 1월 1일 12시 00분

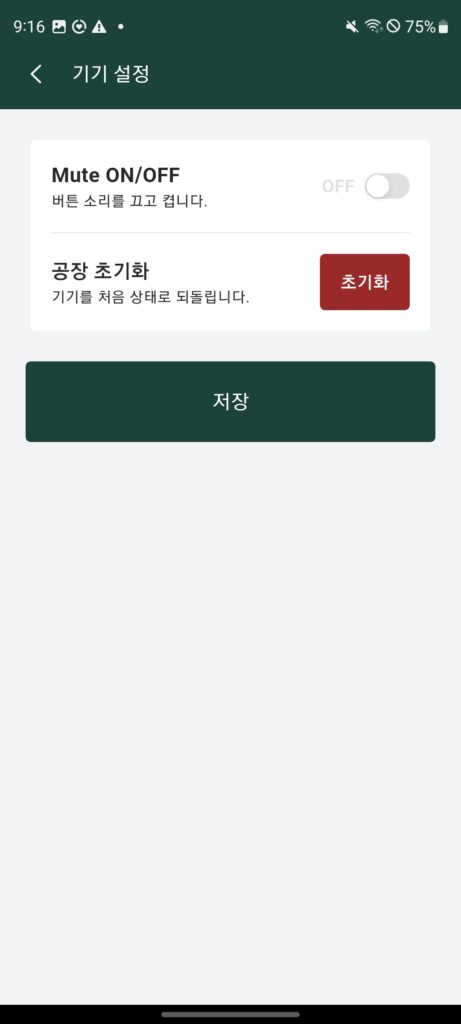

8. 기기 설정

장치의 버튼음 설정 및 공장 초기화를 실행할 수 있는 설정 메뉴입니다.

Mute ON/OFF
버튼 입력시 발생하는 소리를 설정하는 기능입니다.

OFF : 버튼 조작 시 소리 발생 (Default)
ON : 버튼 조작 시 소리 미발생

공장초기화
장치 설정값을 초기 상태로 되돌리는 기능입니다.
[초기화] 버튼 선택 시 시리얼 번호를 제외한 모든 설정 값이 초기 설정 상태로 변경됩니다.

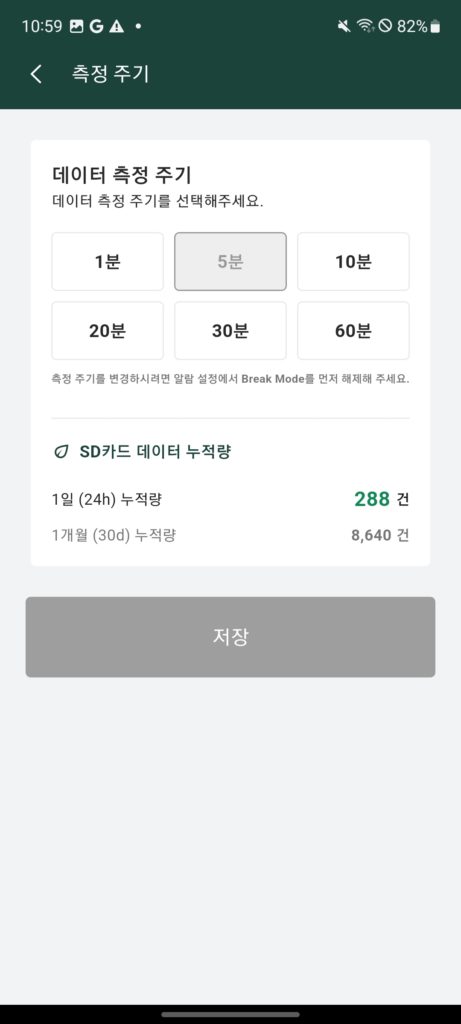

9. 데이터 측정 주기 설정

데이터 저장 주기를 설정할 수 있으며, 기본 설정값은 5분입니다.
단. BREAK MODE에서는 측정 주기가 5분으로 고정되어 저장 주기 변경이 적용되지 않습니다.
FLT MODE에서는 화면에 표시되는 측정 주기를 기준으로 데이터 저장 주기를 설정하여 사용할 수 있습니다.

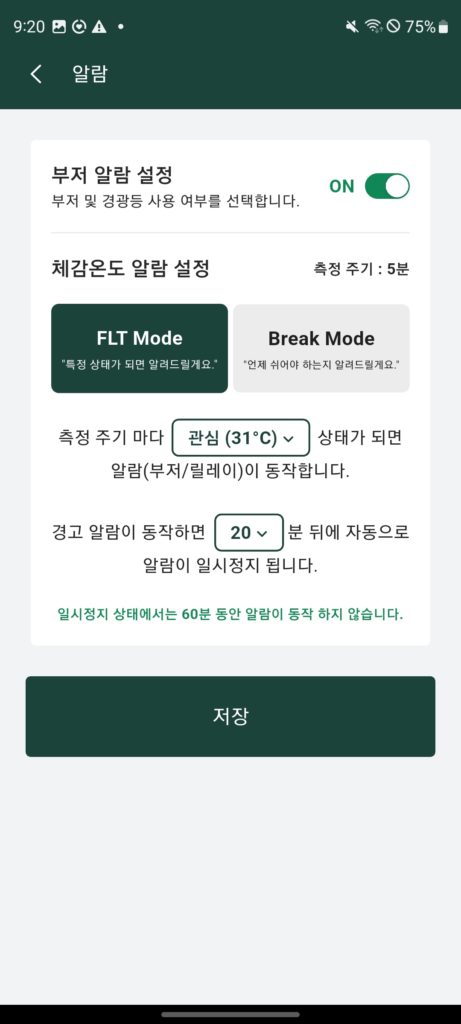

10. 알람 설정 (FLT MODE / BREAK MODE)

부저 알람 설정을 통해 체감온도 알람 발생 시 동작 방식을 설정할 수 있습니다.
사용자는 FLT Mode 또는 Break Mode 중 원하는 알람 모드를 선택할 수 있으며, 해당 조건 충족 시 부저 및 경광등 사용 여부를 설정할 수 있습니다.

✓ 부저 및 경광등 사용 설정
※ 체감온도 알람 발생 조건에 따라 부저 및 경광등이 동작합니다.

✓ 부저 및 경광등 미사용 설정
※ 부저 및 경광등은 동작하지 않지만, 장치 전면 LED는 선택한 모드의 상태에 따라 적색으로 표시되어 현재 알람 상태를 확인할 수 있습니다.

– FLT MODE

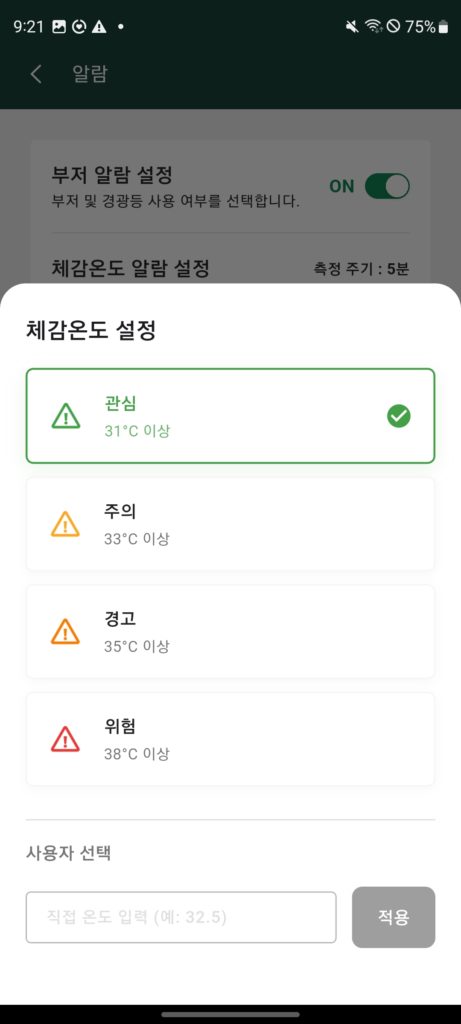

측정 주기마다 장치 상태가 “관심, 주의, 경고, 위험”로 변경되거나, 설정한 온도 임계치에 도달할 경우 알람(부저/릴레이)이 동작합니다.

임계치 도달로 알람이 발생한 후 사용자의 별도 조작이 없을 경우, “사용자가 설정한 시간” 이 경과하면 알람은 자동으로 일시 정지됩니다. 일시정지 이후에는 60분 동안 알람이 동작하지 않습니다.

•

•

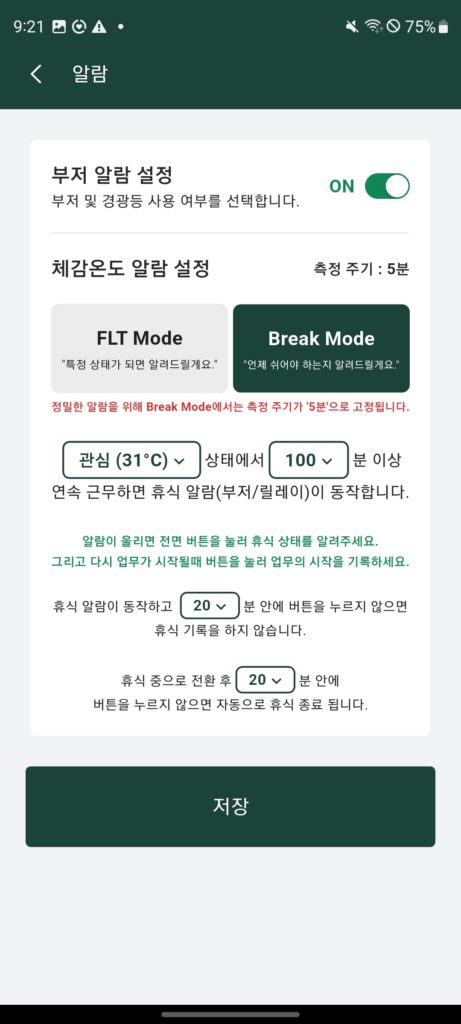

– BREAK MODE

Break Mode에서는 정밀한 알람 감지를 위해 측정 주기가 5분으로 고정됩니다.

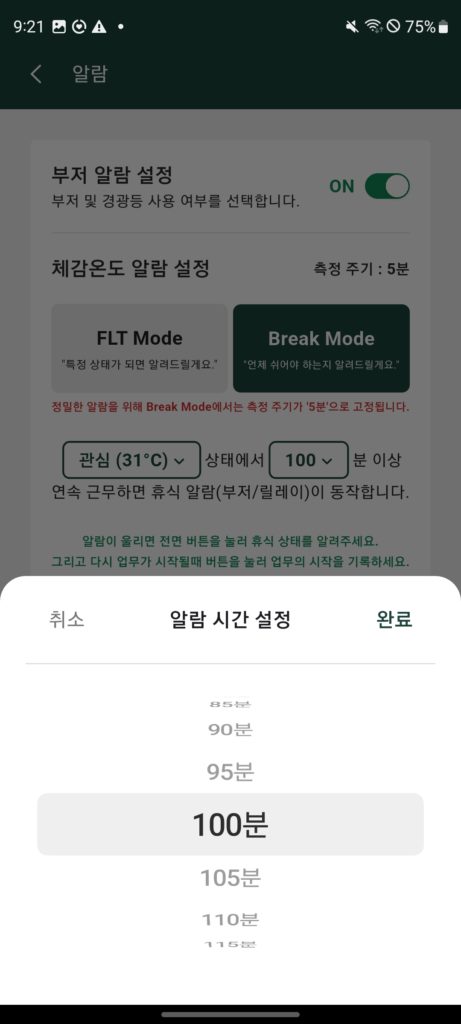

측정 주기마다 장치 상태가 “관심, 주의, 경고, 위험” 로 변경되거나, 설정한 온도 임계치를 초과한 상태가 “사용자가 설정한 시간” 동안 지속될 경우 알람(부저/릴레이)이 동작합니다.

휴식 알람 동작 이후 사용자의 별도 조작이 없을 경우, “사용자가 설정한 시간”이 경과하면 휴식 기록은 저장되지 않습니다.

정상적으로 휴식을 시작한 경우, “사용자가 설정한 시간” 동안 사용자의 별도 조작이 없더라도 자동으로 휴식이 종료되도록 설정할 수 있습니다.

•

•

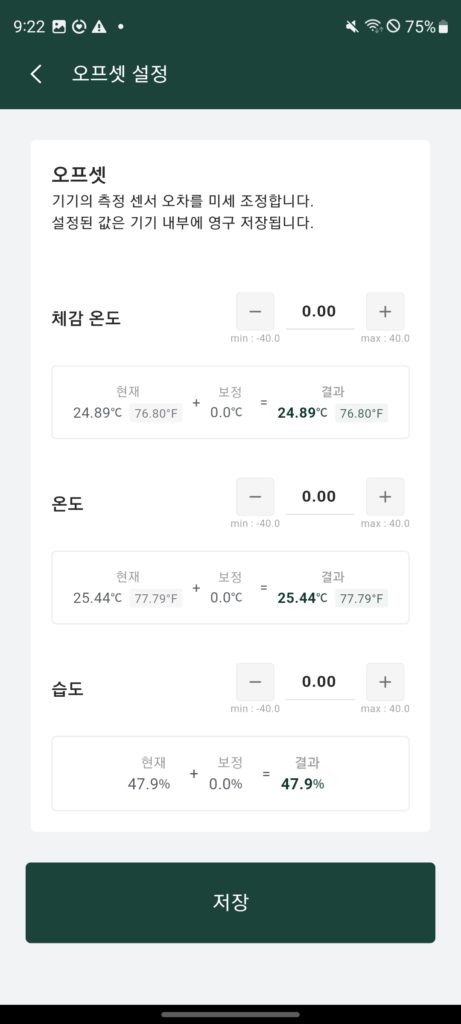

11. 오프셋 설정

장치의 측정 센서 오차를 미세 조정할 수 있는 기능으로, 체감온도, 온도, 습도 항목별 보정값을 설정하여 측정값을 보정 할수 있습니다.

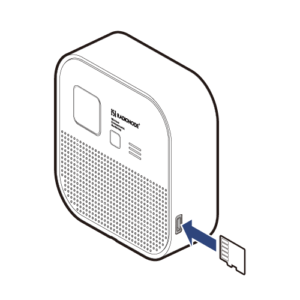

12. Micro SD카드 삽입 (필수)

데이터 저장 기능 사용을 위해 반드시 FAT32 방식으로 포맷된 Micro SD 카드를 장치에 삽입해야 합니다. Micro SD 카드가 삽입되지 않았거나 FAT32 방식으로 포맷되지 않은 경우 데이터 저장 기능을 사용할 수 없습니다.

FAT32 포맷 지원

NTFS 포맷 지원불가

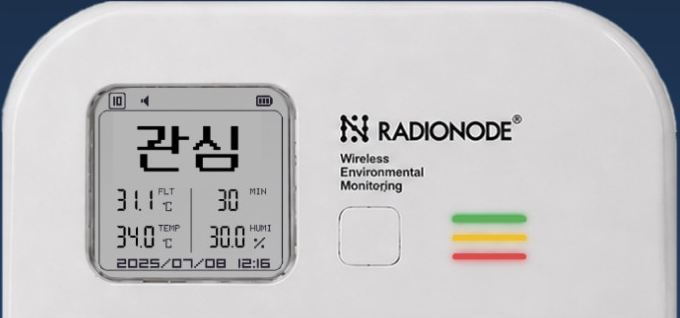

13. LED 상태표시등

장치 전면 LED 표시를 통해 장치의 현재 상태를 직관적으로 확인할 수 있습니다.

정상 / 휴식중 (Green)
실시간 모니터링 및 자동 기록, SD카드 온도 기록 진행중

주의 (Yellow)
체감온도 상승 감지, 누적 노출 시간 자동 계산중

경고 / 위험 (Red)
위험 단계( F Mode), 휴식 시전 (B Mode) 알림
부저 및 경광등 경고 시 작업 중단 및 휴식 필요

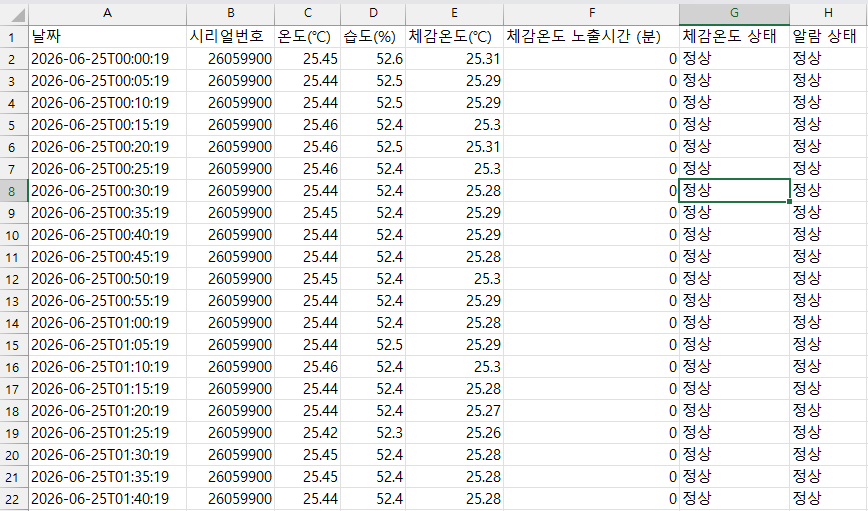

14. 데이터 확인

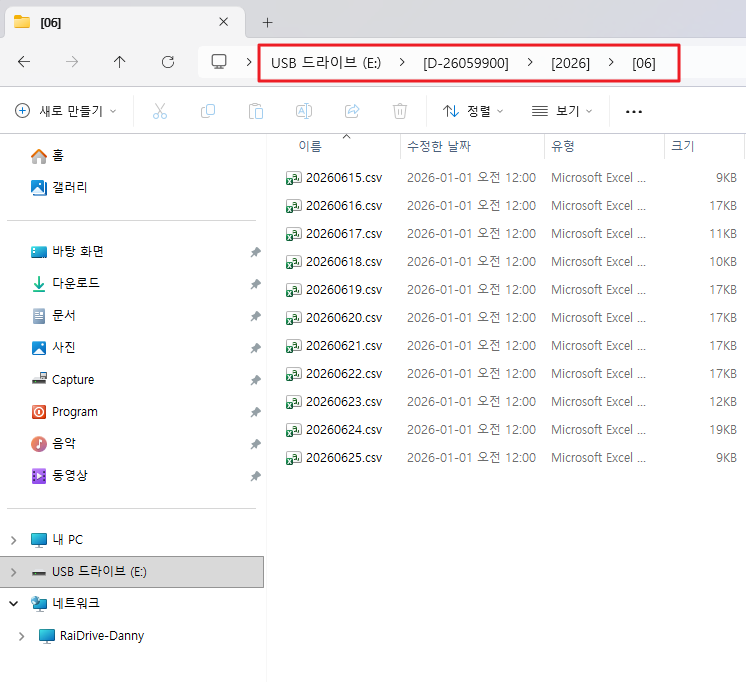

Micro SD 카드에 저장되는 데이터는 지정된 경로 내 파일을 통해 확인할 수 있습니다.
장치에서 저장된 데이터를 확인하기 위해 Micro SD 카드를 분리 후 PC에 연결하여 해당 경로의 저장 파일을 확인하세요.
* USB 드라이브 (E:) > [시리얼넘버 ] > [ 연도 ] > [ 월 ]
