Uso del panel de nido

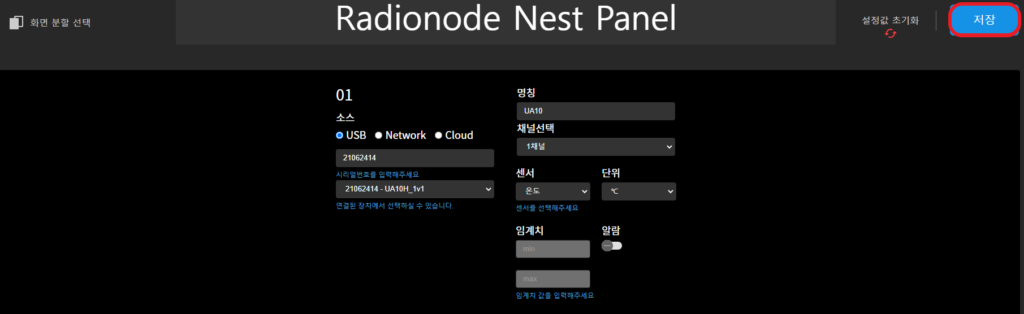

1. Seleccione División de pantalla

¿Qué es la selección de división de pantalla?

Se refiere al método de división de pantalla que se aplicará al monitoreo.

Puede seleccionar 4 divisiones de acuerdo con el sensor que necesita para monitorear.

Si ejecuta Nest Panel, puede seleccionar la división de pantalla y está diseñado para seleccionar la división de pantalla de acuerdo con la cantidad de canales que se usarán para monitorear.

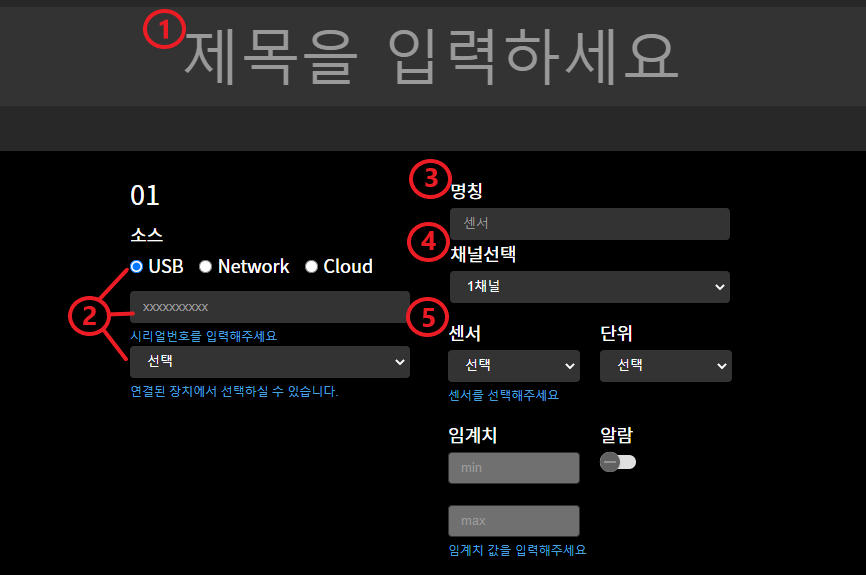

1-1. Método de comunicación USB del Panel Nest

1. Introduzca el título deseado.

2. Primero, conecte la familia de productos UA al puerto USB de la computadora, abra el programa Nest Panel, haga clic en Seleccionar división de pantalla, designe USB en la fuente y haga clic en Seleccionar para reconocer automáticamente el número de serie del sensor UA y presione el sensor que desee. quiere usar.

3.En Nombre, ingrese directamente el nombre del sensor deseado.

4. En Selección de canal, seleccione el canal del sensor UA que se va a monitorear.

5. En la selección de sensor y unidad, seleccione el sensor y la unidad de acuerdo con el sensor a utilizar, como temperatura, humedad y amoníaco, según el sensor UA.

(Aviso: el método de comunicación USB solo es compatible con productos UA).

1-2. Método de comunicación de Nest Panel Network

1. Introduzca el título deseado.

2. Seleccione Red desde la fuente y primero seleccione la IP asignada desde Wi-Fi/LAN en la computadora para usar el panel. “Servidor HTTP de la Familia RN17X/RN400” Por favor complete la configuración como se muestra a continuación.

" Configuración del servidor HTTP de la familia RN400 "
Host: Ej) 192.168.70.1 (Ingrese la IP asignada desde la PC)
Puerto: 80
URL de registro: /v2/registro
Datos en URL: /v2/datos

" Configuración del servidor HTTP de la familia RN17X "
Host: Ej) 192.168.70.1 (Ingrese la IP asignada desde la PC)
Puerto: 80
URL de registro: v2/registro
URL de entrada de datos: v2/datos

Nota: La red conectada a la serie RN17X / RN400 y la red de la PC para usar el panel deben designarse como la misma red.

3. Seleccione el dispositivo que desea usar en Seleccionar.
(La cervecería se completa automáticamente cuando selecciona el dispositivo).

4.En Nombre, ingrese directamente el nombre del sensor deseado.

5. En Selección de canal, seleccione el canal del sensor UA que se va a monitorear.

6. En la selección de sensor y unidad, seleccione el sensor y la unidad de acuerdo con el sensor a utilizar, como temperatura, humedad y amoníaco, según el sensor UA.

(Precaución: la serie RN400 solo está disponible durante el funcionamiento con CC).

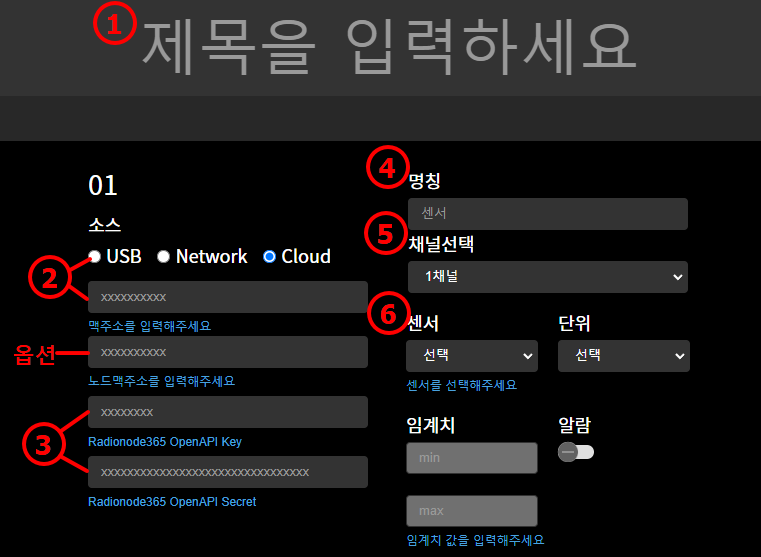

1-3. Método de comunicación de Nest Panel Cloud

1. Introduzca el título deseado.

2. Seleccione Nube en la fuente e ingrese primero la dirección del dispositivo

3.Complete para Radionode365 Open API Key / Secret es "Cambiar información del cliente"Tenga en cuenta. Copie y pegue la clave / secreto de API abierta de Cambiar información del cliente

4.En Nombre, ingrese directamente el nombre del sensor deseado.

5. En Selección de canal, seleccione el canal del sensor UA que se va a monitorear.

6. En la selección de sensor y unidad, seleccione el sensor y la unidad de acuerdo con el sensor a utilizar, como temperatura, humedad y amoníaco, según el sensor UA.

Opción: Si utiliza un canal virtual en Radionode365, ingrese la dirección del nodo.

(Precaución: la serie RN400 solo está disponible durante el funcionamiento con CC).

2. Pantalla de monitoreo en tiempo real

Si ha completado la configuración como se indicó anteriormente, puede pasar a la pantalla de monitoreo haciendo clic en Guardar en la parte superior derecha.

Como se muestra en la imagen de arriba, el título en la parte superior, el nombre del sensor en la parte superior izquierda y el número de serie en la parte superior derecha, el valor y la unidad del sensor se muestran en el centro.

Si desea volver a la configuración de pantalla dividida, puede hacerlo tocando el icono de engranaje superior derecho.

3. Otras características

1. Si desea configurar una alarma, puede activarla presionando el interruptor debajo de la frase de alarma en la pantalla de configuración de división de pantalla e ingrese el valor mínimo / máximo del umbral para configurarlo.

2. Si desea borrar la configuración, puede restablecerla haciendo clic en el icono de restablecer configuración en la parte superior derecha.

3. Si desea volver a la selección de pantalla dividida, puede hacerlo presionando el ícono superior izquierdo.
